無線通訊儀表
一、 產品概述
S605無線數字壓力表主要由壓力傳感器、信號處理電路、中央處理器和通訊電路組成。采用大容量高性能鋰電池供電，壽命1~2年。無需外接電源供電。實現遠程實時監控，無線傳輸，無需現場布線，省去普通儀表需要現場布線的麻煩，既節省了人力，又節省了施工的成本。該儀表特別適用于現場無法供電且又需要數據進行實時傳輸?shù)挠吞?、油井，供暖等管道輸出和水井壓力的巡回檢測。
二、 技術參數
1. 測量范圍：表壓：-100Kpa~0Kpa~260Mpa
差壓：0~500Pa~3.5Mpa
絕壓：0~10Kpa~60Mpa
2. 輸出信號：ACI無線通信
3. 精度等級：0.1級、0.2級、0.5級
4. 工作頻率：430~470MHZ
5. 傳輸距離：200米或800米
6. 過載壓力：1.5~3倍的量程，被測量范圍而定
7. 內置電源：3.6V高能鋰電池
8. 介質溫度：-40℃~85℃
9. 工作環境：溫度：-30℃~60℃；濕度：＜90%
校正參比環境：20℃±1℃
10.防爆等級：ExiaIIBT4, ExdIIBT4
11.過程連接：M20×1.5(外螺紋)或根據用戶需要定做

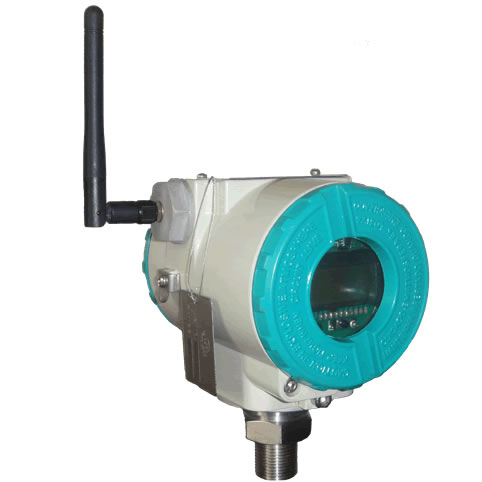

三、 產品圖形
四、選型表
|
S605 |
代號 |
過程連接 |
|||||
|
|
|
0 |
M20×1.5 |
||||
|
1 |
1/2NPT |
||||||
|
2 |
M14×1.5 |
||||||
|
3 |
分體式 |
||||||
|
4 |
法蘭 |
||||||
|
L |
投入式液位型 |
||||||
|
S |
特殊接口 |
||||||
|
|
|
代號 |
精度等級 |
||||
|
B |
0.1 |
||||||
|
C |
0.2 |
||||||
|
D |
0.5 |
||||||
|
E |
特殊精度 |
||||||
|
|
|
代號 |
壓力類型 |
||||
|
G |
表壓 |
||||||
|
A |
絕壓 |
||||||
|
D |
差壓 |
||||||
|
S605 |
0 |
C |
G |
||||
?
